光回線の配線方式とは？VDSL方式、光配線方式、LAN配線方式の見分け方は？

「光回線の配線方式とな何か？

「VDSL方式、光配線方式、LAN配線方式の見分け方は？」

「3者で何が違う？」

こう考える人は、この記事を見てくださいね。









それでは解説していきます。



【まず結論】光回線の配線方式のちがいは？



それでは内容の前に結論からです。

VDSL方式・光配線方式・LAN配線方式のちがいは「マンションの共用部から自宅までの配線のちがい」です。



VDSL方式は「電話線」、光配線方式は「光ケーブル」、LAN配線方式は「LANケーブル」で繫がります。

一方で、マンションの共用部までの配線は同じです。

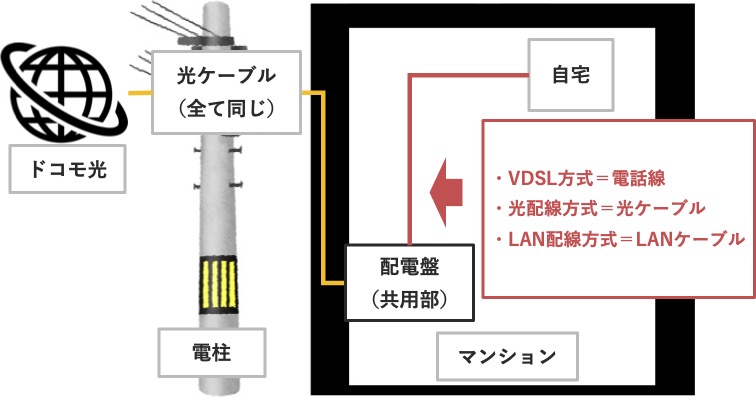

イメージを図でまとめました。



以上の配線方式の違いにより、それぞれ通信速度が変わります。

配線方式別に最大通信速度と実測をまとめました。

【3つの配線方式と通信速度】

配線方式	最大通信速度	実測
VDSL方式	100Mbps	80Mbps
光配線方式	1Gbps	277Mbps
LAN配線方式	100Mbps	100Mbps



以上の通り、VDSL方式やLAN配線方式は光配線方式に比べて遅いです。

ただし、YouTubeやアマプラなどの動画視聴、アプリのダウンロード、ゲームはどれも問題なく使えて、全て使い放題です。



なお、月額料金は工事費は契約する光回線によって変わります。



もし、自宅の配線方式が分からない人は、フレッツ光のエリア判定から確認してくださいね。

一方で、配線方式はマンションの設備によって決まるので、選択や変更はできません。



なお、タイプや配線方式が分からない人は、そのまま光回線を申し込んでください。

担当者がエリアを確認した上で、自動で手続きしてくれます。



最後に、各光回線にはそれぞれ申込特典がありますので、以下の特設ページを参考にしてください。









それでは、具体的に配線方式を調べた結果を見ていきます。



光回線のVDSL方式、光配線方式、LAN配線方式とは？



光回線は、マンションの設備により3つの配線方式があります。

「VDSL方式」「光配線方式」「LAN配線方式」を比較しました。



ちがいはマンション内のネット配線

3つの配線方式の一番のちがいは、マンション内のネット配線です。

VDSL方式は電話線、光配線方式は光ファイバー、LAN配線方式はLANケーブルを使って、光回線がつながります。

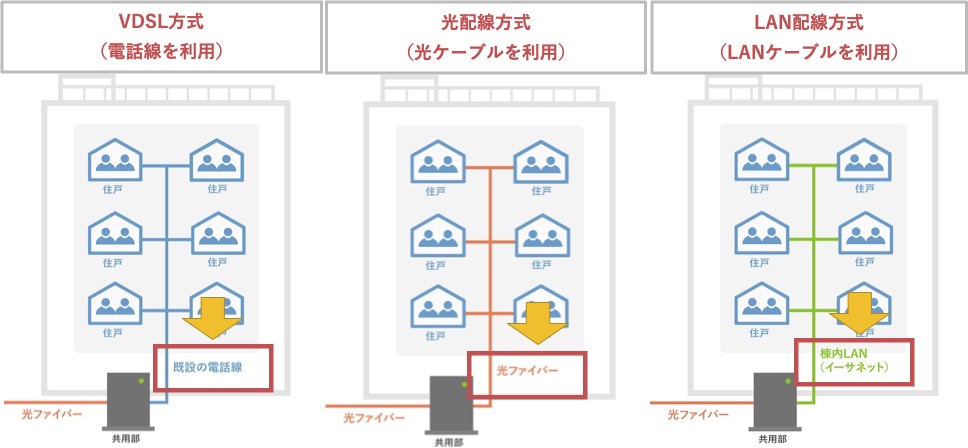

それぞれのイメージを簡単にまとめました。



自宅での3つの配線方式の見分け方は？

見分け方は、設置されているコンセントを確認する方法です。

それぞれVDSL方式は「TEL（電話コンセント）」、光配線方式は「光コンセント」、LAN配線方式は「LANコンセント」が設置されています。

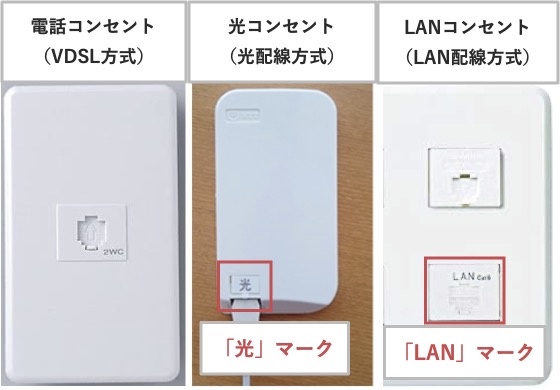

コンセントの形と配線方式も図でまとめました。



なお、配線方式はフレッツ光のエリア判定サイトからも確認できます。

確認方法は本記事の「配線方式の確認方法」でまとめました。



配線方式ごとに変わるのは通信速度

配線方式で変わるのは通信速度です。

VDSL方式やLAN配線方式の最大通信速度は「100Mbps」、光配線方式の最大通信速度は「1Gbps」になります。



それぞれの配線方式の実測も調べましたので、一覧でまとめました。

以下の通り、光配線方式はVDSL方式やLAN配線方式と比べても速いです。

【通信速度の比較】

		配線方式
		VDSL方式	光配線方式	LAN配線方式
最大通信速度	上り	100Mbps	1Gbps	100Mbps
	下り
実測（利用者の平均）		88.1Mbps	277Mbps	91.2Mbps

※実測は下りのみ



VDSL方式やLAN配線方式でも動画は見れる？

VDSL方式やLAN配線方式でも動画は見れます。

各動画サービスの必要速度は4~40Mbpsで、VDSL方式やLAN配線方式の実測が大きく上回るからです。



動画サービスの必要速度と、VDSL方式やLAN配線方式での視聴可否も調べました。

【動画サービスの必要速度と視聴可否】

動画サービス	必要速度	視聴可否
Netflix（UHD）	25Mbps	◎
dTV（HD）	4Mbps
Amazonプライムビデオ（高画質）	40Mbps
YouTube（4K）	20Mbps
FPSゲーム	30Mbpsくらい



全ての配線方式でIPv6やv6プラスに対応

配線方式にかかわらず、IPv6やv6プラスの高速通信に対応します。

IPv6やv6プラスの切り替えはプロバイダが実施するので、配線方式は関係ないためです。



つまり、どの配線方式でも時間帯に関わらず安定した通信ができます。

実際の利用者も、IPv6やv6プラスを使えています。

1,2枚目→今までのケーブルテレビ回線
3,4枚目→ドコモ光のv6プラス回線
マンションのVDSLだからある程度限界はあるけど、ゴールデンタイムでも回線が安定してるのはほんとにありがたい🙏
これで夜もApexまともにやれそう pic.twitter.com/5scGYQVxjK

— はむげむ@PC (@hamgams3n) May 18, 2020



VDSL方式とLAN配線方式は光テレビが利用不可

光テレビは、VDSL方式とLAN配線方式は使えません。

理由は、VDSL方式はLAN配線方式は光テレビに必要な光信号が、自宅に届かないためです。



VDSL方式やLAN配線方式でテレビを見たい人は、アンテナを設置するか他の動画サービスを利用でくださいね。

TVerであれば、インターネットで地デジが見れます。



配線方式は選べる？

基本的には選べません。

配線方式はマンションの設備で決まるからです。

例えば、マンションの設備が電話線ならVDSL方式ですし、光ケーブルなら光配線方式です。



以上が、マンションの配線方式の比較でした。









光回線のVDSL方式、光配線方式、LAN配線方式の見分け方は？



自宅の配線方式は「フレッツ光のエリア判定サイト」から確認できます。

東日本エリアと西日本エリアに分けてまとめました。



東日本エリアの配線方式の確認方法

東日本エリアの確認方法は、NTT東日本のフレッツ光公式サイトからです。

3ステップ解説します。



光配線方式の人（東日本）

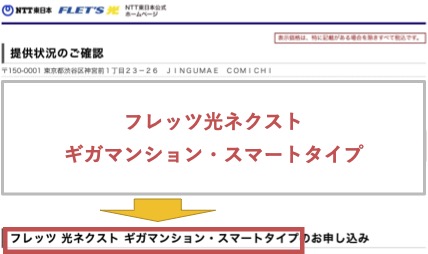

光配線方式の人は「フレッツ 光ネクスト ギガマンション・スマートタイプ」と表記されます。



VDSL方式かLAN配線方式の人（東日本）

判定結果で「フレッツ 光ネクスト ギガマンション・スマートタイプ」と表記されなかった人は、VDSL方式かLAN配線方式になります。

VDSL方式からLAN配線方式のどちらかは、結果からは分かりません。



西日本エリアの配線方式の確認方法

西日本エリアは、NTT西日本のフレッツ光公式サイトから確認できます。

4ステップで確認方法をまとめました。



光配線方式の人（西日本）

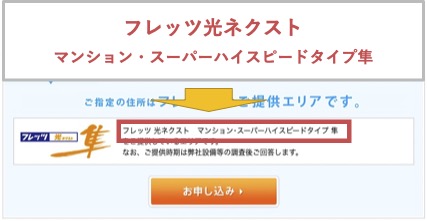

光配線方式の人は「フレッツ光ネクスト　マンション・スーパーハイスピードタイプ隼」と表記されます。

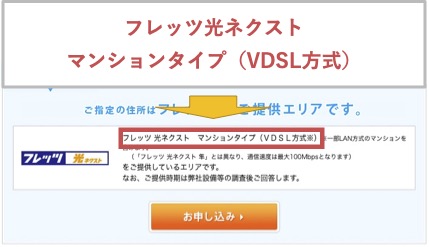

VDSL方式かLAN配線方式の人（西日本）

VDSL方式かLAN配線方式の人は「フレッツ 光ネクストマンションタイプ（VDSL方式）※一部LAN配線方式のマンションを含みます」と表記されます。



以上が、エリア判定と配線方式（マンションタイプ）の確認方法です。



エリア判定が分からない人は、限定特典サイトから直接申し込みしてください。

担当者がエリアを確認した上で、申し込み手続きしてくれます。









光回線の配線方式「VDSL方式」とは？



VDSL方式とは、電話線（モジュラーケーブル）で光回線を使うやり方です。

また、光回線の導入済みほとんどのマンションは「VDSL方式」です。



VDSL方式の工事内容は？

配線は、光回線事業者からマンションの共用部まで「光ファイバー」でつなぎ、共用部から自宅まで「電話線」でつなぎます。

工事は、マンション共用部にある配電盤の確認と、VDSLモデムの設置です。



VDSLの仕組みを図でかんたんに描きました。



宅内ではVDSLモデムとルーターをつなぐ

宅内では、VDSLモデムの設置とルーターをつなぎますが、Wi-Fi設定は自分で実施します。

VDSL方式の宅内工事と接続イメージを図でまとめました。



最大通信速度は100Mbps、実測は80Mbps

VDSL方式の最大通信速度は100Mbpsです。

実測はTwitterの口コミを8件調べたところ、全において80Mbpsくらいの通信速度でした。



つまり、動画やアプリのダウンロードを安定してストレスなく使えます。

もちろん、無制限で使い放題です。

【VDSL方式の実測を調べた結果】

ツイート （情報元）	実測 （下り/Mbps）
Tweet1	96
Tweet2	91.1
Tweet3	92.2
Tweet4	86
Tweet5	82.2
Tweet6	82.9
Tweet7	82.9
Tweet8	91.4
平均	88.1



VDSL方式の口コミ評判は？

コメントはほとんど同じで、VDSLだけど80Mbpsくらいで、十分な通信が出来るとの口コミです。

3つのコメントをご紹介します。

なんかちょくちょくドコモ光(コラボモデル)について「VDSLだと転用できない・申し込めない」というRTがまわってくるので確認したんですけど、特に問題なく申込は可能ですね。

— Satoru MUKAI【AD/PR】 (@kuropon) January 30, 2015

は？
VDSLの本気を見た気がする…

ドコモ光(VDSL)×GMOでこれ pic.twitter.com/5dHtYPzika

— ひびき🐭🐬🦇👯‍♀️❤🦋🐱⚓️🌸 (@nahi_rin_0427) June 20, 2020

ドコモ光開通！VDSLだけど #ファイバービット より速度がほぼ倍に😆#さよならファイバービット pic.twitter.com/Jmjq7bchbK

— K.Sasaki☆ (@ks820ymg) November 19, 2019









光回線の配線方式「光配線方式」とは？



光配線方式は、光ファイバーでインターネットする方法です。

光回線の導入済みマンションの一部は、光配線方式を使っています。



光配線方式の工事と配線の内容は？

配線は、光回線事業者から自宅まで全て光ケーブルで繫がります。

光ケーブルでつなぐので、VDSL方式やLAN配線方式よりも最大通信速度が速いです。

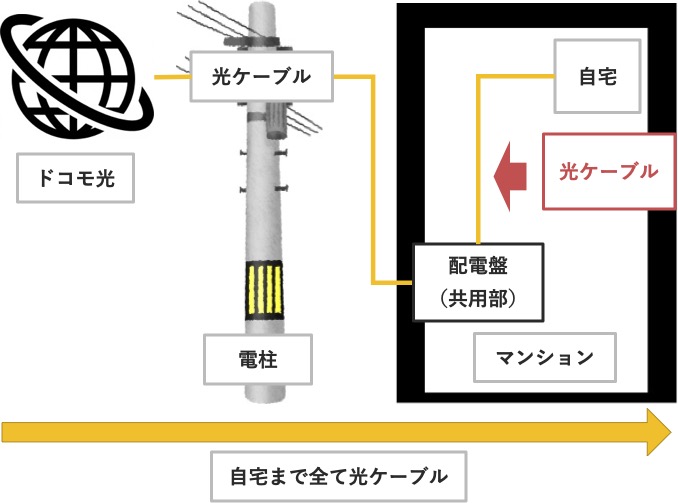

光配線方式のイメージを図で書きました。



宅内ではONUとルーターをつなぐ

宅内では、ホームゲートウェイ（ONU）の設置し、ルーターとつなぎます。

ホームゲートウェイ（ONU）とは、光信号を電気信号（LAN）に変える装置です。

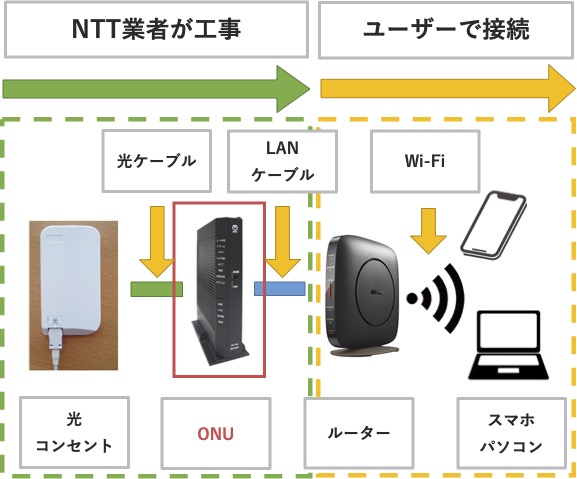

接続のイメージを図でまとめました。



最大通信速度は1Gbps、実測は277Mbps

光配線方式の最大通信速度は、戸建てと同じ1Gbpsです。

実測は下りで277Mbpsなので、VDSL方式やLAN配線方式のおよそ3倍の速度です。



もちろん、動画やアプリ、その他インターネットサービスをストレスなく使えます。



光配線方式の口コミ評判は？

実際の口コミは2件見つかりました。

2人とも実際の速度をコメントしていますが、どちらもとても速かったです。

うちのドコモ光(マンションタイプ・光配線方式・ドコモnet)で、有線接続で今こんなもん。 pic.twitter.com/8ST4UdYpTI

— MUKAI Satoru【AD/PR】 (@kuropon) September 13, 2017

ついに新居に光開通です。
環境はドコモ光マンションタイプ、andline、光配線方式。現状iPv4接続です。これからiPv6を申し込みます。この時間ってのもあるけどこれだけ出れば十分じゃね？ pic.twitter.com/2RjAykYkkJ

— MiRai (@DPX71) August 7, 2018



以上が、光配線方式の解説です。









光回線の配線方式「LAN配線方式」とは？



LAN配線方式とは、共用部からの配線がLANケーブルになる方式です。

光回線の導入済みマンションで、LAN配線方式を使うところはほとんどありません。



LAN配線方式の工事と配線の内容は？

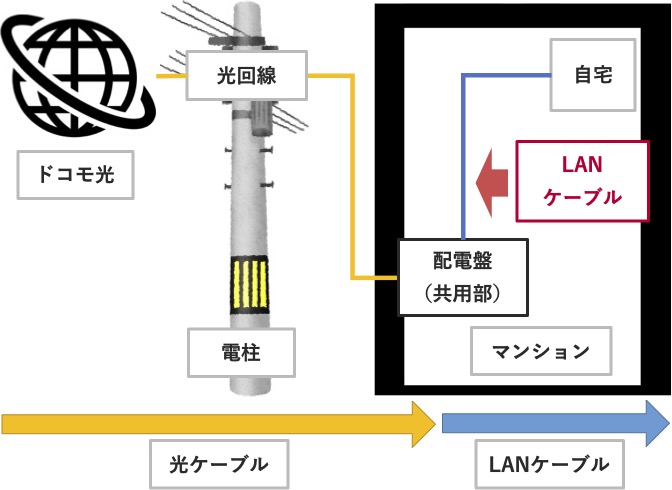

LAN配線方式の配線は、光回線事業者からマンション共用部まで「光ファイバー」、共用部から自宅まで「LANケーブル」になります。



工事は基本的にありません。

自宅にあるLANコネクタとルーターを、LANケーブルでつなぐだけです。



光配線方式とLAN配線方式を図で描きました。



宅内ではLANケーブルとルーターをつなぐ

宅内では、LANケーブルとルーターをつなぎます。

ONUやモデムの設置は基本的にありません。

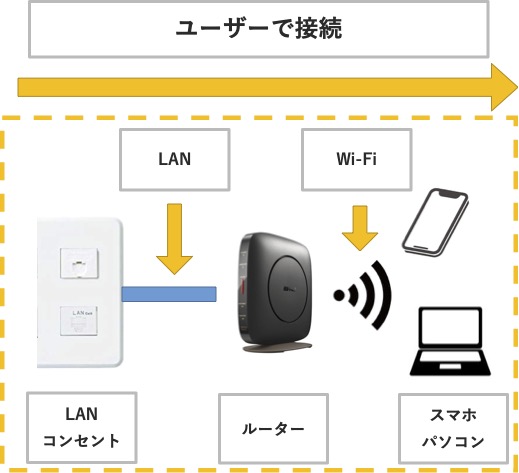

接続のイメージを図でまとめました。



最大通信速度は100Mbps、実測も100Mbps前後

LAN配線方式の最大通信速度は100Mbpsです。

口コミから実測も調べましたが、だいたい100Mbps前後でした。



100Mbpsであれば、VDSL方式と同じように動画やアプリのダウンロードも安定して使えるので、困ることはないです。

実際の口コミも引用します。

ソフトバンク光 フレッツ光ネクストマンション LAN配線方式 IPoE、22時でも速度落ちないしパケロスしない、さすが pic.twitter.com/JJKZIZGUjd

— かない (@kanai6274) May 8, 2018



ただし、LAN配線方式の導入マンション自体少なく、口コミも少ないので参考程度にとどめてくださいね。

以上が、LAN配線方式のまとめです。









光回線のVDSL方式、光配線方式、LAN配線方式のよくある質問



最後に、よくある質問をまとめました。



【Q1】選択や変更はできる？（VDSL方式から光配線方式など）

どうしてもVDSL方式から光配線方式など、配線方式を変更したい人は一度大家さんと光回線事業者へ相談してみてください。

実際に、配線方式を変更できた人もいました。

ドコモ光でも無料で光配線方式に変更できました。
ただ、従来どおり土日工事のプラス 3,000 円は発生するようです。 https://t.co/nirl2jo5N7

— Magistol(Магистр) (@Magistol) July 13, 2020



【Q2】VDSL方式やLAN配線方式の人は戸建てに変更できる？

低層階（おおよそ1階〜3階）であれば、電柱から自宅へ配線を引き込める可能性があります。

実際の口コミを見ましたが、速度変更の手続きで導入可能なケースがありました。

取り敢えず、ドコモ光マンションプランからファミリープラン（戸建てプラン）に変更するのには解約違約金は発生せず、速度変更手続きになるらしいが、私は今のマンションが100Mbpsしか出ないなんて契約時点で１つも聞かされていなかったのに、工事費用とかモデム変更の費用とか取られるかも知れないと

— harumi (@harumi_fourcats) July 23, 2020



一方で「3階以下なら使えるものの、電柱が遠くてダメだった」ケースもあるようです。

ドコモ光に問い合わせたら、マンションでも3階以下なら戸建てタイプが使えるかも…と😍夢をみたけど、電線をひく電柱も遠くてダメぽい💀
このままじゃ在宅パジャマ勤務出来ない…#悩み

— migme (@migmeuto) July 14, 2020



つまり、最終的な変更可否は問い合わせてみないと分かりません。

戸建てへ変更したい人は、一度ドコモ公式へ問い合わせてみてください。



【Q3】工事不要や無派遣工事になる？

実際に申し込みをしないと分かりません。

光回線（光コンセントあり）やLAN配線方式（LANコンセントあり）は、工事不要になるケースが高いです。



一方で、VDSL方式は、電話回線（モジュラージャックあり）があっても工事が必要です。

ただしこちらも、前の居住者が工事済みの場合は工事不要になることがあります。



どうしても申し込み前に確認したい人は、一度光回線事業者に問い合わせてください。









【まとめ】光回線の配線方式



最後にまとめです。

この記事では、光回線の配線方式を比較しました。

改めて、ポイントを整理します。



以上です。
